لوح إيبوكسي FR4: معيار العزل الكهربائي

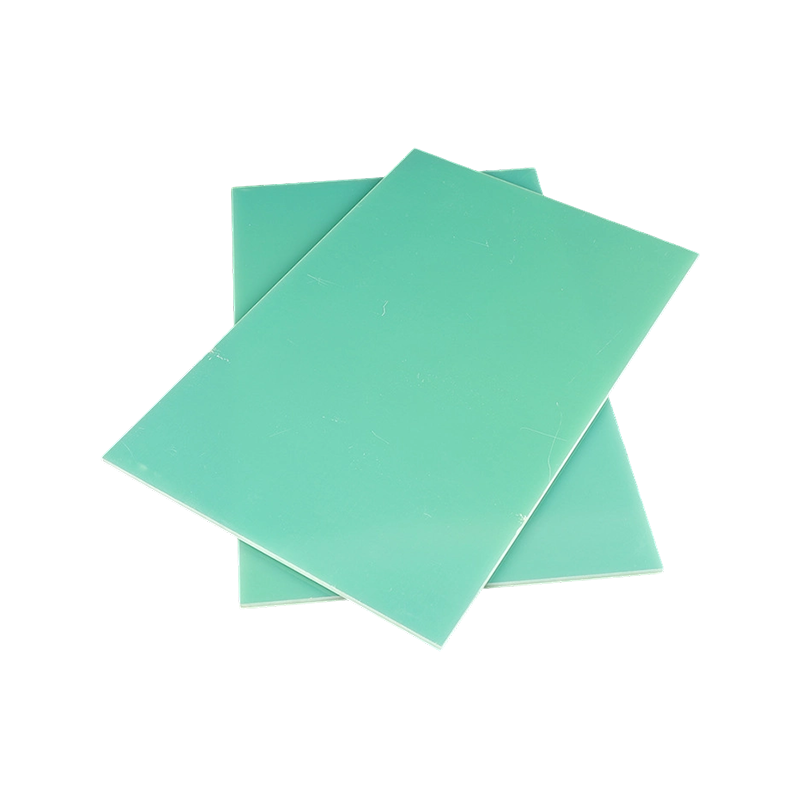

في الصناعات الكهربائية والإلكترونية، يتم استخدام عدد قليل من المواد على نطاق واسع لوح إيبوكسي FR4 . الاسم يحمل معنى محددا. يشير "FR" إلى مثبطات اللهب، مما يشير إلى أن المادة تلبي المعايير المحددة لمقاومة الاحتراق. يشير الرقم "4" إلى درجة معينة ضمن نظام التصنيف. يصف لوح الإيبوكسي FR4 صفائح الإيبوكسي المقواة بالزجاج والتي تجمع بين العزل الكهربائي والقوة الميكانيكية ومقاومة الحريق في منتج واحد. يتم إنتاج المادة عن طريق وضع طبقات من القماش الزجاجي المنسوج مع راتنجات الإيبوكسي التي تحتوي على إضافات مثبطة للهب، ثم الضغط عليها وتسخينها حتى يتحول الراتينج إلى لوحة صلبة.

عملية التصنيع والخصائص الرئيسية

يبدأ تصنيع ألواح الإيبوكسي FR4 بتمرير لفات من القماش الزجاجي عبر خزان غمر مملوء براتنج الإيبوكسي الممزوج بمركبات مثبطة للهب. يتم تكديس طبقات متعددة من القماش المطلي بالراتنج لتحقيق السماكة المطلوبة، ثم يتم إدخالها في مكبس هيدروليكي ساخن حيث يتم تطبيق الضغط ودرجة الحرارة في وقت واحد. بعد المعالجة، يتم تبريد الألواح تحت ظروف خاضعة للرقابة لمنع التشويه. يتم تقدير ألواح الإيبوكسي FR4 في المقام الأول لخصائص العزل الكهربائي. لديها قوة عازلة عالية، مما يعني أنها يمكن أن تتحمل جهدًا كبيرًا دون توصيل الكهرباء. يظل ثابت العزل الكهربائي مستقرًا عبر نطاق من الترددات، وهو أمر مهم في التطبيقات عالية التردد.

ميكانيكيًا، لوح الإيبوكسي FR4 يوفر قوة جيدة بالنسبة لوزنه. يوفر تعزيز الزجاج قوة الشد والانثناء. تشمل الخصائص الرئيسية ما يلي:

• قوة الانثناء كافية لتركيب المكونات الثقيلة
• امتصاص منخفض للرطوبة من أجل ثبات الأبعاد
• مقاومة جيدة للصدمات مقارنة بالبلاستيك غير المقوى

معايير تثبيط اللهب

إن خاصية مثبطات اللهب للوحة الإيبوكسي FR4 ليست اختيارية للعديد من التطبيقات. يجب أن تستوفي اللوحات والحاويات الكهربائية قواعد السلامة التي تحد من انتشار الحريق. تحصل ألواح الإيبوكسي FR4 عادةً على تصنيف UL 94 V-0، وهو التصنيف العالي لاختبارات الحرق الرأسي. ويعني هذا التصنيف أنه عند تطبيق اللهب على عينة اختبار، تتوقف المادة عن الاحتراق خلال فترة زمنية محددة بعد إزالة مصدر اللهب. كما أنه لا يقطر جزيئات مشتعلة يمكن أن تشعل المواد الموجودة بالأسفل. يجب على المستخدمين ملاحظة أن ليس كل لوح إيبوكسي أخضر أو ​​أصفر هو لوح إيبوكسي FR4 حقيقي - فبعض الألواح ذات الأغراض العامة تفتقر إلى تركيبة مثبطات اللهب المعتمدة.

طرق التصنيع

يمكن قطع لوح الإيبوكسي FR4 وحفره وتشكيله باستخدام طرق مشابهة لتلك المستخدمة في المواد البلاستيكية الأخرى المقواة بالزجاج. يوصى باستخدام الأدوات ذات الرؤوس الكربيدية لأن الألياف الزجاجية كاشطة. الأدوات الفولاذية القياسية عالية السرعة تتلاشى بسرعة، مما يؤدي إلى قطع خشن وغبار زائد. يمكن القص للألواح الرقيقة، التي يصل سمكها عادةً إلى 1.6 ملم. تتطلب الألواح السميكة النشر. يتطلب الحفر لقمًا حادة من الكربيد بزاوية نقطة تتراوح من 90 إلى 118 درجة، كما تساعد اللوحة الخلفية على منع التشقق عند نقطة خروج الحفر. يوصى بجمع الغبار أثناء جميع عمليات التشغيل الآلي.

التطبيقات المشتركة

تظهر ألواح الإيبوكسي FR4 في العديد من الصناعات. في صناعة اللوحات الكهربائية، فهي بمثابة لوحات تركيب لقواطع الدائرة، والكتل الطرفية، والمرحلات. تحافظ خصائصه العازلة على فصل المكونات الحية عن العبوات المؤرضة. يعد تصنيع لوحات الدوائر المطبوعة استخدامًا رئيسيًا آخر، حيث تشكل ألواح الإيبوكسي الرقيقة FR4 الركيزة للصفائح المغطاة بالنحاس. تشمل التطبيقات الشائعة الأخرى ما يلي:

• يدعم شريط الناقل في معدات توزيع الطاقة
• تركيبات الاختبار للتحقق من التجميع الإلكتروني
• الحواجز الحرارية بين مكونات توليد الحرارة
• الأجزاء الهيكلية في خزائن التحكم

من الأجهزة الإلكترونية الصغيرة إلى أنظمة الطاقة الصناعية، توفر ألواح الإيبوكسي FR4 مزيجًا موثوقًا من العزل الكهربائي والقوة الميكانيكية ومقاومة الحريق للمعدات التي يجب أن تعمل بأمان تحت الحمل الكهربائي وضغط درجة الحرارة.
