3240 لوح إيبوكسي: مادة عازلة للحرارة العالية

في المعدات الكهربائية والآلات الصناعية، تولد بعض المكونات الحرارة أثناء التشغيل العادي. قد تضعف المواد العازلة القياسية أو تفقد فعاليتها في ظل هذه الظروف. 3240 لوح إيبوكسي تم تصميمه لمثل هذه البيئات. تم تصميم صفائح الإيبوكسي المقواة بالزجاج للحفاظ على خواصها الميكانيكية والكهربائية عند درجات حرارة أعلى من مواد FR4 ذات الأغراض العامة. يشير الرقم 3240 إلى درجة معينة ضمن المعايير الصناعية الصينية، المعروفة بثباتها الحراري.

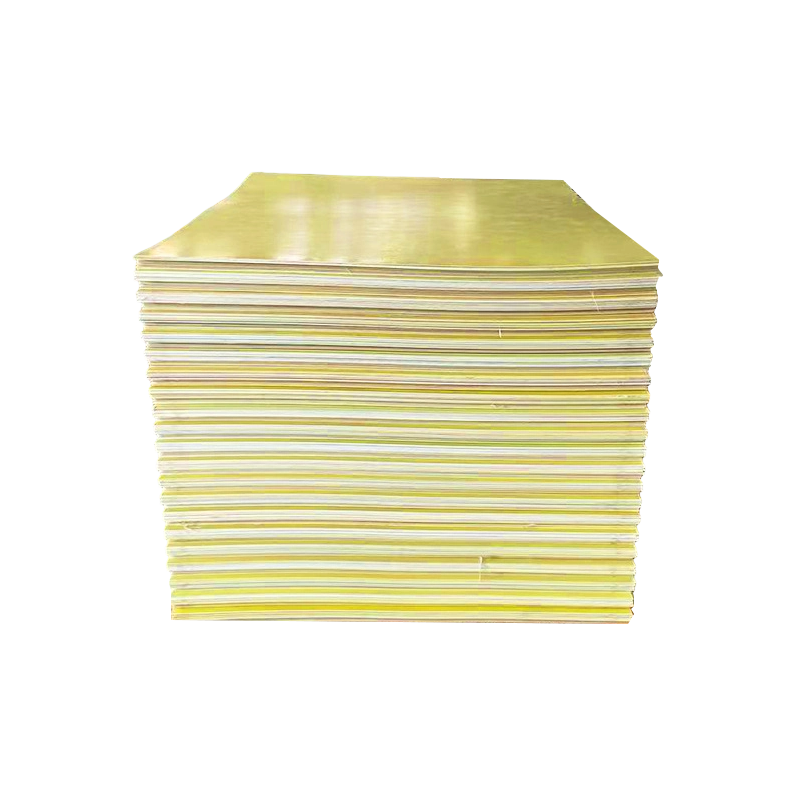

يتم إنتاج لوح إيبوكسي 3240 باستخدام نسيج زجاجي منسوج مشرب براتنج إيبوكسي معدل. تشتمل تركيبة الراتينج على مكونات تعمل على رفع درجة حرارة التزجج، مما يعني أن المادة تظل صلبة ومستقرة الأبعاد عند تعرضها للحرارة. يتم تكديس طبقات متعددة وضغطها تحت ضغط عالٍ أثناء معالجتها في درجات حرارة مرتفعة. تتميز اللوحة الناتجة بمظهر أصفر فاتح أو أصفر مخضر، مما يميزها عن ألواح الإيبوكسي القياسية.

الخصائص الحرارية والكهربائية

الميزة الأساسية للوحة الإيبوكسي 3240 هي قدرتها على الأداء في بيئات التشغيل الدافئة. عادةً ما يكون لها تصنيف مؤشر حراري مناسب للاستخدام المستمر عند درجات حرارة أعلى من شرائح الأغراض العامة. وهذا يجعلها مناسبة لتركيب المكونات التي تولد الحرارة، مثل مقاومات الطاقة، والمحولات، وتجميعات الثايرستور.

كهربائيًا، يوفر لوح الإيبوكسي 3240 خصائص عزل قوية. لديها قوة عازلة عالية ومقاومة سطحية عالية. تشمل الخصائص الرئيسية ما يلي:

• يلبي المؤشر الحراري متطلبات الفئة B أو F اعتمادًا على التركيبة
• امتصاص منخفض للماء لأداء مستقر في الظروف الرطبة
• مقاومة عالية للعزل حتى بعد ركوب الدراجات في درجات الحرارة
• مقاومة جيدة للقوس لتطبيقات المفاتيح الكهربائية

تحافظ المادة أيضًا على قوتها الانثناءية عند درجات حرارة مرتفعة. تفقد بعض ألواح الإيبوكسي سلامتها الميكانيكية عندما تكون دافئة، لكن لوح إيبوكسي 3240 يحتفظ بصلابة كافية لدعم المكونات الثقيلة دون ترهل.

الخصائص الميكانيكية والتصنيع

يمكن تصنيع لوح الإيبوكسي 3240 باستخدام معدات الورشة القياسية، على الرغم من أنه يوصى باستخدام أدوات الكربيد. الألياف الزجاجية الموجودة في المادة كاشطة، لذا فإن الأدوات الفولاذية عالية السرعة تتآكل بسرعة. يعمل القص على صفائح أرق، يصل سمكها عادة إلى 2 ملم. تتطلب الألواح السميكة النشر بالمناشير الشريطية أو المناشير الدائرية المزودة بشفرات كربيد.

يتطلب حفر لوح إيبوكسي 3240 لقم ثقب حادة ذات هندسة مناسبة. زاوية النقطة من 90 إلى 118 درجة تعمل بشكل جيد. يجب أن تكون معدلات التغذية معتدلة لمنع التصفيح حول الحفرة. يساعد استخدام لوح دعم أسفل اللوحة على إنتاج فتحات خروج نظيفة دون تشظي. يمكن استغلال الخيوط مباشرة في لوح إيبوكسي 3240 للتوصيلات المثبتة بمسامير، على الرغم من أنه يوصى باستخدام الإدخالات الملولبة للتجميعات التي سيتم تفكيكها عدة مرات.

تنتج المادة غبارًا ناعمًا أثناء المعالجة. يتكون هذا الغبار من ألياف زجاجية وجزيئات إيبوكسي معالجة. يجب على المشغلين استخدام أنظمة جمع الغبار أو ارتداء حماية الجهاز التنفسي المناسبة. قد يتسبب ملامسة الجلد للغبار في حدوث تهيج، لذا يعد غسل الجلد المكشوف بعد العمل باستخدام لوح إيبوكسي 3240 ممارسة جيدة.

التطبيقات الصناعية المشتركة

تم العثور على لوح الإيبوكسي 3240 في المعدات التي تلتقي فيها الحرارة والكهرباء. في مراكز التحكم في المحركات، يعمل كحواجز عازلة بين المراحل وألواح تركيب للموصلات. يستخدمه مصنعو مصادر الطاقة لتركيب المكونات في التجميعات عالية الكثافة حيث تتراكم الحرارة في الأماكن المغلقة.

تشمل الاستخدامات النموذجية الأخرى للوحة الإيبوكسي 3240 ما يلي:

• الغسالات والفواصل العازلة في تجميعات المحولات
• اللوحات الطرفية في اللوحات الكهربائية عالية الطاقة
• مزالق القوس ومكونات الحاجز في قواطع الدائرة
• الدعامات الهيكلية في أقسام التحكم في الفرن والمجفف

يجب على المستخدمين اختيار لوح إيبوكسي 3240 عندما تكون بيئة التشغيل دافئة جدًا بالنسبة لمعيار FR4 ولكنها ليست ساخنة بدرجة كافية لتتطلب مواد سيراميك أو بوليميد متخصصة. إنه يملأ نطاقًا متوسطًا عمليًا من درجات الحرارة حيث تعمل العديد من الأنظمة الكهربائية الصناعية.

مقارنة مع لوحات الايبوكسي الأخرى

يختلف لوح الإيبوكسي 3240 عن FR4 القياسي بعدة طرق. تم تحسين FR4 لتطبيقات لوحات الدوائر المطبوعة والعزل الكهربائي العام مع تثبيط اللهب كميزة رئيسية. تعطي لوحة الإيبوكسي 3240 الأولوية للأداء الحراري على مقاومة اللهب. قد يكون لها تصنيفات لهب مختلفة اعتمادًا على التركيبة المحددة التي يستخدمها كل مصنع.

في المظهر، يميل لوح الإيبوكسي 3240 إلى أن يكون له لون أفتح من لون FR4 النموذجي. عادة ما يكون السطح النهائي سلسًا على كلا الجانبين. تتشابه تفاوتات السماكة مع درجات الصفائح الصناعية الأخرى. عندما يتطلب المشروع مادة تظل قوية وعازلة عند درجات حرارة مرتفعة معتدلة، فإن لوح الإيبوكسي 3240 يوفر خيارًا عمليًا أسهل في الماكينة من بدائل السيراميك وأكثر مقاومة للحرارة من شرائح الإيبوكسي القياسية.
