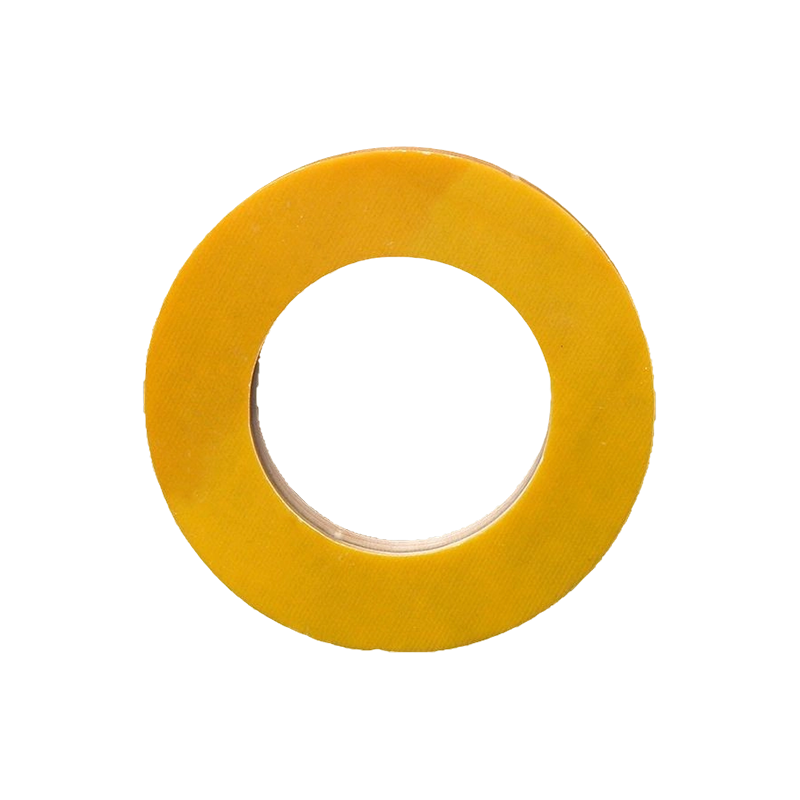

لوح راتنجات الإيبوكسي ذو الوسادة المستديرة: قرص العزل الموجود أسفل كل محطة وجلبة

يتم تثبيت جلبة المحول على خزان معدني. تمر محطة الجهد العالي عبر لوحة. يوجد بين الموصل الحي والإطار المؤرض قرص من العزل الذي يتعامل مع الضغط الميكانيكي والضغط الكهربائي وسنوات من التدوير الحراري. غالبًا ما يكون هذا القرص أ لوحة مستديرة من راتنجات الايبوكسي . إنها ليست ورقة مقطوعة لتشكيلها في الموقع. يتم تشكيله وفقًا للأبعاد النهائية في المصنع، مع حفر الثقوب، وتشطيب الأسطح، والحفاظ على الأبعاد بالمليمتر. تقوم الشركة المصنعة التي تنتج هذه الوسادات المستديرة بتزويد صانعي المحولات ومجمعي المفاتيح الكهربائية وصانعي المعدات الصناعية الذين يحتاجون إلى مكونات عزل جاهزة للتثبيت.

لماذا وسادة مستديرة بدلا من ورقة مربعة

ورقة مربعة تعمل على الحواجز المسطحة. تعمل الوسادة المستديرة على الواجهات الدائرية. البطانات والعوازل واللوحات الطرفية ومنصات التثبيت جميعها لها آثار أقدام مستديرة. يؤدي قطع دائرة من مخزون الصفائح إلى إهدار المواد وإضافة خطوة عملية. يتم تصنيع لوح راتنجات الإيبوكسي ذو الوسادة المستديرة وجاهز للاستخدام، مما يوفر وقت صانع المعدات ويقلل من غبار الألياف الزجاجية على أرضية متجرهم.

المادة هي نفس صفائح الإيبوكسي المقواة بالزجاج مثل الألواح القياسية. الفرق هو المعالجة. يتم قطع الوسادة على آلة CNC من الصفائح المعالجة. يتم حفر ثقوب لتركيب البراغي وممرات الموصل. يتم طحن الأسطح أو صقلها حتى النهاية المحددة. يتم الاحتفاظ بالتفاوتات في القطر والسمك وموضع الثقب وفقًا لرسم العميل.

يتراوح سمكها من بضعة ملليمترات للوسادات الطرفية الخفيفة إلى خمسين ملليمترًا أو أكثر لألواح التثبيت الهيكلية التي تتحمل الحمل الميكانيكي لقضبان التوصيل الثقيلة. تدير الشركة المصنعة لألواح راتنجات الإيبوكسي ذات الوسادة المستديرة نطاق السماكة الكامل وتشهد أن كل دفعة تلبي المواصفات الميكانيكية والكهربائية.

المتطلبات الكهربائية والميكانيكية على قرص واحد

الوسادة تعزل. تلك هي وظيفتها الأساسية. قوة العزل الكهربائي من خلال السماكة تقاوم انهيار الجهد من الموصل إلى الأرض. يجب أن تتعامل لوحة راتنجات الإيبوكسي ذات الوسادة المستديرة والمُصنفة للمفاتيح الكهربائية ذات الجهد المتوسط ​​​​مع آلاف الفولتات عبر المليمترات من صفائح زجاج الإيبوكسي دون تتبع أو ثقب.

تحمل الوسادة أيضًا حمولة ضاغطة. جلبة مثبتة بمسامير من خلال الوسادة تضغط عليها على جدار الخزان. يتم ضغط العروة الطرفية المشدودة على سطح الوسادة لأسفل بقوة عزم دوران المسمار. يجب أن تقاوم المادة التكسير والزحف. يتمتع راتنجات الإيبوكسي المقواة بقطعة قماش زجاجية مستمرة بقوة ضغط عالية ويقاوم التدفق البارد الذي تعاني منه اللدائن الحرارية النقية تحت الحمل المستمر.

تختبر الدراجات الحرارية الرابطة بين الراتنج والزجاج. يسخن خزان المحولات تحت الحمل ويبرد عند إلغاء تنشيطه. تعمل لوحة راتنجات الإيبوكسي ذات الوسادة المستديرة التي تتوسع وتتقلص دون فصل أو فقدان عزم دوران المسمار على إبقاء البطانة محكمة الغلق والطرف مشدودًا.

إليك ما يحتاجه صانع المعدات من لوحة مستديرة:

• صفائح إيبوكسي من القماش الزجاجي تلبي الفئة الحرارية للمعدات
• القطر والسمك ومواضع الفتحات التي يتم تصنيعها باستخدام الحاسب الآلي لكل رسم
• قوة عازلة مصنفة لجهد النظام مع الهامش
• قوة ضاغطة لعقد التحميل المسبق للمسمار دون الزحف
• تشطيب السطح جاهز للتجميع، ولا يتطلب صنفرة ثانوية

حيث توجد هذه الوسادات في معدات حقيقية

تمرر البطانات المحولة موصلات الجهد العالي عبر غطاء الخزان. توجد الوسادة المستديرة بين شفة الجلبة والغطاء، مما يعزل الموصل عن الخزان المؤرض بينما يمنع تسرب الزيت. تتعامل لوحة راتنجات الإيبوكسي ذات الوسادة المستديرة في هذا التطبيق مع الضغط الكهربائي والتثبيت الميكانيكي والغمر المستمر في زيت المحولات الساخن.

تستخدم اللوحات الطرفية لمجموعات المفاتيح الكهربائية منصات مستديرة حيث تمر الكابلات أو قضبان التوصيل عبر جدران المقصورة. تعمل الوسادة على عزل الموصل وتوفر حاجزًا للحريق بين الأجزاء. تلبي لوحة راتنجات الإيبوكسي ذات الوسادة الدائرية المخصصة لمجموعة المفاتيح الكهربائية متطلبات تثبيط اللهب وتقاوم تتبع السطح الذي يؤدي إلى حدوث أخطاء من الطور إلى الأرض.

تستخدم الصناديق الطرفية للمحرك منصات مستديرة أصغر لعزل مسامير التوصيل من الهيكل. تم حفر اللوحة لثلاثة مسامير ومسامير تثبيت، وهو جزء بسيط يحافظ على تشغيل المحرك بأمان لسنوات.

ما الخطأ في الوسادة الرخيصة

تنفصل الوسادة حول فتحات الترباس من الإفراط في الشد. لوح مستدير من راتنجات الإيبوكسي ذو قوة ضغط غير كافية أو شقوق ضعيفة في التصاق الزجاج بالراتنج عند نقطة الضغط. ينتشر الشق، ويفقد البرغي عزم الدوران، ويفشل ختم الجلبة.

يخلق امتصاص الرطوبة عند الحواف المُشكَّلة مسارًا موصلاً. لوح دائري من راتنجات الإيبوكسي مع صفائح معالجة بشكل صحيح وخالية من الفراغات يقاوم دخول الرطوبة حتى في جدران الفتحات المحفورة. يساعد المعالجة اللاحقة بعد المعالجة على إعادة إغلاق الحواف.

تعتبر لوحة راتنجات الإيبوكسي ذات الوسادة المستديرة جزءًا بسيط المظهر. دائرة من الصفائح ذات اللون البني مع عدد قليل من الثقوب. لكنه يقع بين آلاف الفولتات والأرض، ويحمل وزن الموصلات النحاسية، ويفعل ذلك لعقود داخل معدات لا يمكن أن تفشل. اختر الشركة المصنعة التي تقوم بطباعة الآلات، واعتماد الأجهزة الكهربائية، ومعالجة الصفائح بعد ذلك. سوف تعزل الوسادة وتحتفظ بها. هذا هو ما يجب القيام به.
