مصنع ألواح الإيبوكسي المغطى بألواح: الركيزة التي تحمل الدائرة

لوحة الدوائر المطبوعة عبارة عن آثار نحاسية على صفائح الإيبوكسي. ال مجلس الايبوكسي هو الأساس. إنه يعزل الآثار، ويحمل المكونات، ويبقى مستقرًا من حيث الأبعاد من خلال حرارة اللحام وضغط الخدمة. ينتج مصنع ألواح الإيبوكسي المغطى بألواح هذه المادة بأحجام صفائح قياسية يغذيها مصنعو ثنائي الفينيل متعدد الكلور في خطوط الحفر والطلاء والحفر الخاصة بهم. يجب أن تكون اللوحة مسطحة، وسمكها موحد، وتركيبة الإيبوكسي مناسبة للمتطلبات الحرارية والكهربائية للوحة. بالنسبة لمصنعي ثنائي الفينيل متعدد الكلور ومصنعي المعدات الأصلية للإلكترونيات، يحدد مورد اللوحة خط الأساس لكل ما تصبح عليه اللوحة النهائية.

ما الذي يصنعه المصنع في الواقع

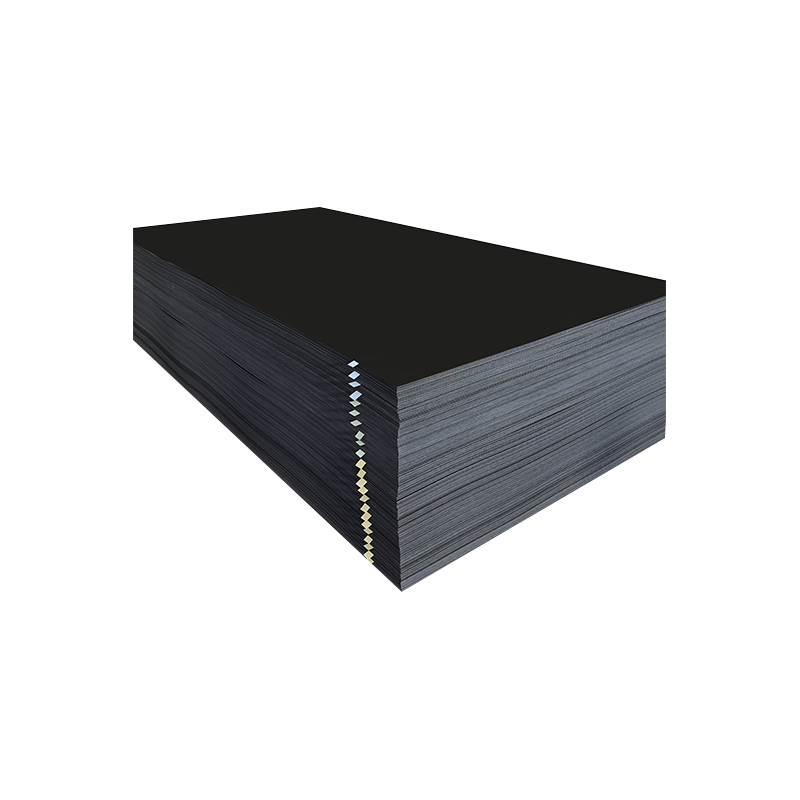

المنتج عبارة عن صفح مغطى بالنحاس. يتم تشريب طبقات من القماش الزجاجي براتنج الإيبوكسي، ثم تكديسها برقائق النحاس على أحد الجانبين أو كليهما، ويتم ضغطها تحت الحرارة والضغط. والنتيجة هي ورقة جامدة. يقوم المصنع بحفر النحاس في الدوائر. يبقى زجاج الإيبوكسي الموجود تحته بمثابة القاعدة الهيكلية والعازلة.

ينتج مصنع ألواح الإيبوكسي المغطاة بألواح هذه الألواح بأحجام قياسية، عادةً 1.2 × 1.0 متر أو أكبر، وبسمك يتراوح من 0.2 ملم إلى 3.2 ملم وما فوق. ويتراوح وزن النحاس من نصف أونصة لكل قدم مربع للوحات الرقمية الدقيقة إلى ثلاث أوقيات أو أكثر لإلكترونيات الطاقة.

يجب أن تكون اللوحة مسطحة. تتسبب اللوحة التي تصل مع القوس أو الالتواء في حدوث مشكلات في التسجيل في طابعة معجون اللحام وآلة الالتقاط والمكان. يتحكم مصنع ألواح الإيبوكسي المغطى بألواح في دورة الضغط لتقليل الضغط الداخلي بحيث تكون اللوحة مسطحة بعيدًا عن المكبس وتبقى مسطحة خلال العمليات الحرارية الخاصة بالمصنع.

تركيبة الايبوكسي التي تحدد الحدود

ليست كل ألواح الإيبوكسي متشابهة. درجة حرارة التزجج، Tg، هي الرقم الذي يخبر المصمم عندما يلين الراتينج. يحتوي معيار FR-4 على Tg حوالي 130 إلى 140 درجة مئوية. وهذا ينطبق على الأجهزة الإلكترونية الاستهلاكية واللوحات الصناعية الأساسية. لا يعمل مع اللحام الخالي من الرصاص في درجات حرارة أعلى أو في تطبيقات السيارات والفضاء التي ترى الحرارة في الخدمة.

يقدم مصنع ألواح الإيبوكسي المغطى بألواح درجات متوسطة Tg حوالي 150 درجة ودرجات Tg عالية فوق 170 درجة. كلما ارتفع Tg، كلما كان اللوح أفضل في الصمود خلال دورات حرارية متعددة. لا تطلب ألواح بناء الشركة المصنّعة لحاوية محرك السيارة معيار FR-4. يطلبون صفائح عالية Tg.

يؤثر الايبوكسي أيضًا على الأداء الكهربائي. يحدد ثابت العزل الكهربائي وظل الخسارة كيفية انتشار الإشارات عبر اللوحة. يحتاج التصميم الرقمي عالي السرعة إلى ثابت عازل منخفض ومتحكم فيه. إن مصنع ألواح الإيبوكسي المغطى بألواح والذي ينشر بيانات العزل الكهربائي بترددات متعددة يمنح المصمم المعلومات اللازمة لحسابات المعاوقة.

قوة السندات النحاسية ومقاومة التقشير

يتم ربط رقائق النحاس بالإيبوكسي تحت الحرارة والضغط. يتم قياس قوة هذه الرابطة كقوة التقشير، وهي القوة اللازمة لسحب النحاس بعيدًا عن الصفائح. يجب على اللوحة التي تخضع لعملية لحام إعادة التدفق وإعادة العمل أن تحمل منصاتها. ينتج مصنع ألواح الإيبوكسي المغطى بألواح مع معالجة مناسبة للرقائق ومعلمات الضغط قوة تقشير أعلى من خط الأساس الصناعي.

الرقائق نفسها مهمة أيضًا. يحتوي النحاس المعياري المترسب كهربائيًا على سطح التصاق خشن يلتصق جيدًا ولكنه يحد من حفر الخطوط الدقيقة. تتميز الرقائق ذات المظهر المنخفض بأنها أكثر سلاسة، مما يسمح بآثار أدق مع قطع أقل. يتيح مصنع ألواح الإيبوكسي المغطى بألواح والذي يوفر كلا الأمرين للمُصنع مطابقة الرقاقة مع كثافة الدائرة.

التحكم في السُمك وسبب أهميته

تحتاج لوحات المعاوقة المتحكم فيها إلى سمك عازل يمكن التنبؤ به. سمك الايبوكسي بين طبقات النحاس يحدد مقاومة الآثار. يؤدي الاختلاف ببضعة ميكرونات إلى تغيير المعاوقة وتقليل الإشارة. يحافظ مصنع ألواح الإيبوكسي المغطى بألواح على تحمل السماكة بشكل محكم عبر اللوحة الكاملة حتى يتمكن المصنع من الاعتماد على القيمة المنشورة.

يؤثر السمك أيضًا على الحفر والطلاء. لوحة سميكة جدًا في منطقة واحدة ورقيقة جدًا في منطقة أخرى يتم حفرها بشكل غير متساوٍ وألواح ذات سماكة جدار ثقب مختلفة. السماكة المتسقة تعني المعالجة المتسقة عبر خط التصنيع بأكمله.

الرطوبة والحصبة واختبار الفرن

صفح الايبوكسي يمتص الرطوبة من الهواء. اللوحة المخزنة في ظروف رطبة تمتص أكثر. عندما تصل تلك اللوحة إلى فرن إعادة التدفق، تومض الرطوبة وتتحول إلى بخار وينفصل اللوح. تتشكل فقاعات بين النحاس والإيبوكسي. المجلس خردة.

يقوم مصنع ألواح الإيبوكسي المغطاة بألواح بتعبئة الألواح بغشاء عازل للرطوبة وتحديد ظروف التخزين. يتم خبز بعض الألواح قبل الشحن للتخلص من الرطوبة المتبقية. لا يزال يتعين على المُصنع التعامل مع المادة بشكل صحيح، لكن مهمة المصنع هي شحن الألواح التي تبدأ بالجفاف.

الحصبة هي ظهور بقع بيضاء صغيرة في الصفائح. إنه يأتي من التلوث أو الرطوبة المحاصرة أثناء دورة الضغط. البقع تجميلية حتى لا تكون كذلك. وفي الخدمة ذات الرطوبة العالية، فإنها تصبح مسارات للتسرب. مصنع ألواح إيبوكسي مغطى بألواح يتحكم في ظروف تخزين التقوية وبيئة الضغط يمنع الحصبة.

إليك ما يجب أن يقدمه مصنع ألواح الإيبوكسي:

• أحجام الألواح القياسية المطابقة لأدوات خط التصنيع
• تحمل السماكة عبر الورقة الكاملة
• تصنيف Tg معتمد لعملية اللحام المقصودة ودرجة حرارة الخدمة
• قوة تقشير النحاس التي تنجو من إعادة التدفق وإعادة العمل
• امتصاص منخفض للرطوبة والتعبئة والتغليف الخاضعة للرقابة
• البيانات العازلة على الترددات ذات الصلة

وجهة نظر الصانع

يدير مصنع ثنائي الفينيل متعدد الكلور مئات اللوحات يوميًا. يجب أن تتصرف المادة بنفس الطريقة في كل مرة. يجب أن يقوم المثقاب بقطع الثقوب النظيفة. يجب أن يقوم الحفر بإزالة النحاس بالتساوي. يجب أن يلتصق قناع اللحام. يجب أن تظل اللوحة مسطحة خلال العملية.

إن الشركة المصنّعة التي تقوم بتبديل موردي اللوحات لتوفير نسبة قليلة من المخاطر تخاطر بالخط بأكمله. مجموعة من الألواح ذات المحتوى العالي من الرطوبة في فرن إعادة التدفق وكل لوح عبارة عن خردة. تعمل الدفعة ذات التحكم الضعيف في السُمك على تغيير المعاوقة وتفشل اللوحات في الاختبار النهائي. إن مصنع ألواح الإيبوكسي المغطى بألواح والذي يقوم بشحن مواد متسقة يستحق أكثر من فرق السعر.

تعتمد صناعة الإلكترونيات على اللوحة. تعتمد اللوحة على المصنع. يقوم مصنع ألواح الإيبوكسي المغطى بألواح والذي يتحكم في تركيبة الإيبوكسي والرابطة النحاسية والسمك ومحتوى الرطوبة بشحن المواد التي يمكن للمصنع الوثوق بها. تدخل الألواح التي يتم إخراجها من الخط في المنتجات التي تعمل. هذه هي النقطة.
