مصنع ألواح الإيبوكسي المغطاة بألواح: الورقة التي تصبح لوحة الدائرة

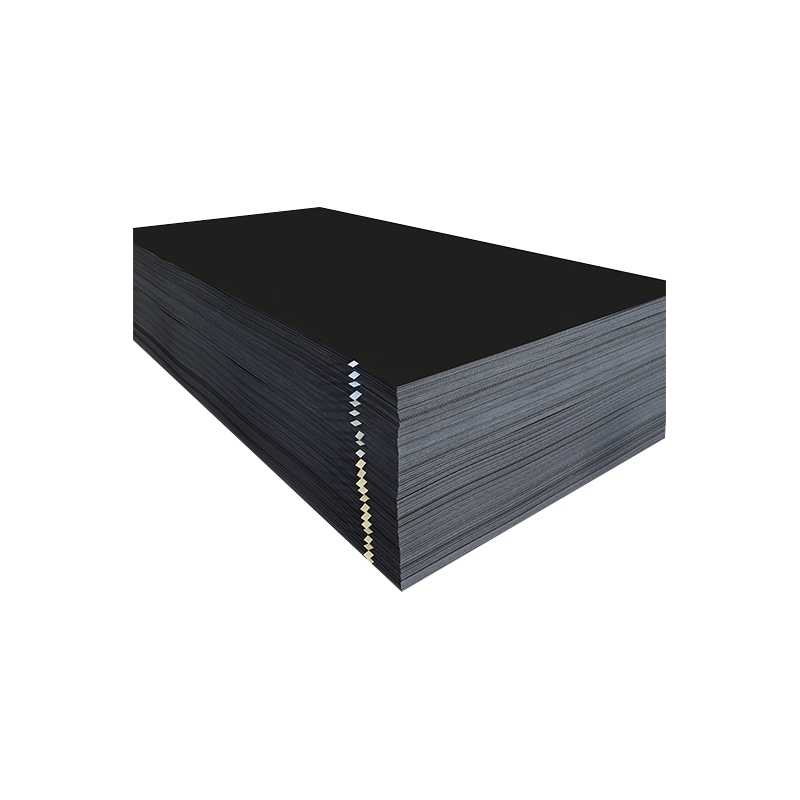

لوحة الدوائر المطبوعة عبارة عن آثار نحاسية على قاعدة صلبة. القاعدة هي لوحة الايبوكسي. فهو يحمل النحاس، ويعزل الآثار، ويبقى مسطحًا خلال حرارة اللحام. أ مصنع ألواح الايبوكسي تنتج هذه المادة بأحجام صفائح قياسية يغذيها مصنعو ثنائي الفينيل متعدد الكلور في خطوط الحفر والطلاء والحفر الخاصة بهم. اللوحة هي نقطة البداية. كل ما تصبح عليه اللوحة النهائية يعتمد عليه.

الساندويتش والصحافة

تم بناء اللوحة في طبقات. يتم تشبع القماش الزجاجي المنسوج براتنج الإيبوكسي، وتجفيفه في ورقة مسبقة التقوية، ثم تكديسه برقائق النحاس على أحد الجانبين أو كليهما. يذهب المكدس إلى مكبس هيدروليكي. الحرارة تشفي الراتنج. يضغط الضغط على الهواء ويربط الطبقات في طبقة واحدة كثيفة.

يتحكم مصنع ألواح الإيبوكسي المغطى بألواح في دورة الضغط: منحدر درجة الحرارة، والضغط، ووقت المكوث. العلاج غير الكامل يترك وسط اللوحة السميكة ناعمًا. يتم فصل اللوحة في فرن إعادة التدفق لاحقًا، وليس لدى الشركة المصنعة طريقة لإصلاحها.

رقم Tg الذي يقرر عملية اللحام

درجة حرارة التحول الزجاجي هي حيث ينعم الإيبوكسي من الصلب إلى المطاط. يتراوح معيار FR-4 بين 130 إلى 140 درجة مئوية. يتدفق اللحام الخالي من الرصاص بدرجة حرارة أعلى من 30 إلى 40 درجة مقارنة بعملية القصدير الرصاص القديمة. يتم فصل اللوحة ذات مستوى Tg المنخفض تحت تدفق خالٍ من الرصاص.

يقدم مصنع ألواح الإيبوكسي المغطى بألواح تيراغرام متوسط ​​حوالي 150 وعالي تيراغرام فوق 170 لأعمال السيارات والصناعات والأعمال الخالية من الرصاص. يجب أن يتطابق الرقم الموجود في ورقة البيانات مع الواقع الحراري على الخط. يتحول Tg المبالغ فيه إلى ألواح متقرحة ومصنع يبحث عن مورد جديد.

التحكم في التسطيح والسمك

تتسبب اللوحة التي تصل مع القوس أو الالتواء في حدوث مشكلات في التسجيل في طابعة معجون اللحام وآلة الالتقاط والمكان. يتحكم مصنع ألواح الإيبوكسي المغطى بألواح في الضغط المتبقي أثناء التصفيح بحيث تكون الألواح مسطحة بعيدًا عن المكبس.

إن تحمل السماكة مهم لآثار المعاوقة الخاضعة للرقابة. يؤدي الاختلاف ببضعة ميكرونات إلى تغيير المعاوقة وتقليل سلامة الإشارة. يحافظ المصنع على السماكة عبر سطح اللوحة بالكامل حتى يتمكن المصنع من الاعتماد على القيمة المنشورة.

النحاس والسندات

يتم ربط رقائق النحاس بالإيبوكسي تحت الحرارة والضغط. قوة التقشير هي القوة اللازمة لسحب النحاس بعيدًا عن الصفائح. يجب على اللوحة التي تمر عبر عملية إعادة التدفق وإعادة العمل أن تحمل منصاتها.

يستخدم مصنع ألواح الإيبوكسي المغطى بألواح النحاس المترسب كهربائيًا مع سطح لاصق معالج. تعتبر الرقائق ذات المظهر المنخفض أكثر سلاسة وتسمح بآثار أدق مع قطع أقل للتصميمات عالية الكثافة.

إليك ما يحتاج مصنع ألواح الإيبوكسي إلى تقديمه:

• أحجام الألواح القياسية المطابقة لأدوات خط التصنيع
• تحمل السماكة عبر الورقة الكاملة
• تصنيف Tg معتمد لعملية اللحام المقصودة
• قوة تقشير النحاس التي تنجو من إعادة التدفق وإعادة العمل
• امتصاص منخفض للرطوبة والتعبئة والتغليف الخاضعة للرقابة
• البيانات العازلة على الترددات ذات الصلة

العيوب التي تخفي حتى الفرن

تظهر التقرحات والتصفيح بعد أن تصل اللوحة إلى درجة حرارة إعادة التدفق. تتوسع الرطوبة أو التلوث المحصور أثناء التصفيح وتفصل الطبقات. إن مصنع ألواح الإيبوكسي المغطى بألواح والذي يتحكم في التخزين المسبق وضغط التصفيح يمنع هذه الإخفاقات الكامنة.

الحصبة، البقع البيضاء الصغيرة في الصفائح، تأتي من نفس السبب الجذري. البقع تجميلية حتى لا تكون كذلك. وفي الخدمة ذات الرطوبة العالية، فإنها تصبح مسارات للتسرب.

وجهة نظر الصانع

يدير مصنع ثنائي الفينيل متعدد الكلور مئات اللوحات يوميًا. يجب أن تتصرف المادة بنفس الطريقة في كل مرة. يجب أن يقوم المثقاب بقطع الثقوب النظيفة. يجب أن يقوم الحفر بإزالة النحاس بالتساوي. يجب أن يلتصق قناع اللحام. يجب أن تظل اللوحة مسطحة خلال العملية.

إن الشركة المصنّعة التي تقوم بتبديل موردي اللوحات لتوفير نسبة قليلة من المخاطر تخاطر بالخط بأكمله. دفعة تحتوي على بثور ذات محتوى رطوبة عالي في فرن إعادة التدفق وكل لوح عبارة عن خردة. إن مصنع ألواح الإيبوكسي المغطى بألواح والذي يقوم بشحن مواد متسقة يستحق أكثر من فرق السعر.

تعتمد صناعة الإلكترونيات على اللوحة. تعتمد اللوحة على المصنع. مصنع ألواح إيبوكسي مغطى بألواح يتحكم في التركيبة والضغط والسمك والمواد التي تشحن الرطوبة التي يمكن للمصنع الوثوق بها. تدخل اللوحات التي يتم إخراجها من الخط في المنتجات التي تعمل.
